　　◆安裝前的元件質量檢查要點

　　1)不銹鋼高壓法蘭梯型槽

　　不銹鋼高壓法蘭梯型槽表面不得有明顯表面劃痕及局部凹坑等缺陷，用八角墊檢查，其密封面接觸線應連續。

　　2)八角墊

　　八角墊密封面不得有明顯劃痕及局部凹坑等缺陷；八角墊放入法蘭梯型槽內，其兩邊密封線應接觸均勻，不得存在間隙，八角墊底邊與法蘭梯型槽底應有一定的間隙。

　　每個不銹鋼高壓法蘭梯形槽密封面、八角墊檢查都要留取記錄，有缺陷的同時要留取記錄，檢查人員確認。

　　◆安裝過程質量重點

　　1)不銹鋼螺栓安裝時，必須按要求涂防卡死膏，可選用DOWCORNING1000或二硫化鉬潤滑劑P37超純度高溫膏體。

　　2)不銹鋼螺栓、不銹鋼螺母進行編號便于識別和應用于不銹鋼螺栓緊固，同時可根據法蘭編號和緊固記錄便于進行追溯。

　　3)不銹鋼螺栓緊固原則對稱、均勻、多次。

　　不銹鋼螺栓緊固采用液壓力矩扳手，用十字交叉法逐漸緊固，每圈緊固后通過測量法蘭面間隙檢查對中情況；螺柱總個數少于20個時，應分四遍緊固：第一遍緊固力為最小預緊力的40%，第二遍緊固力為最小預緊力的80%，第三遍緊固力為最小預緊力的100%，第四遍緊固力為最小預緊力與最大預緊力的中間值；

　　螺柱總個數多于（或等于）20個時，應分六遍緊固：第一遍緊固力為最小預緊力的40%，第二遍緊固力為最小預緊力的60%，第三遍緊固力為最小預緊力的80%，第四遍緊固力為最小預緊力的100%，第五、六遍緊固力為最小預緊力與最大預緊力的中間值。

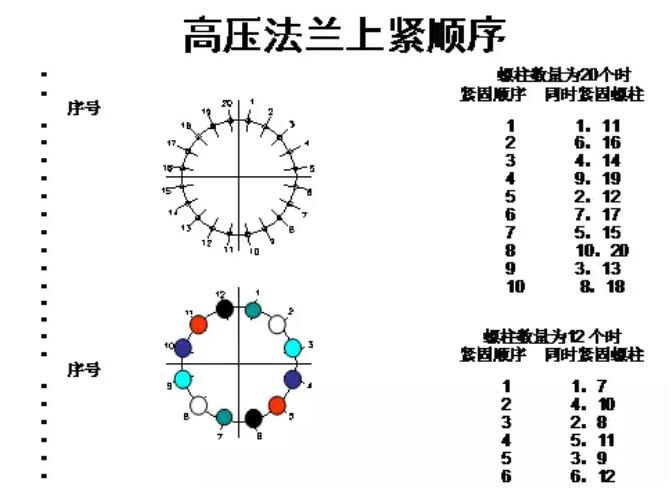

　　不銹鋼螺栓緊固步驟及順序按下表進行：

螺栓數量	分組情況	第一遍	第二遍	第三遍
4	一組	4	4	4
8	第一組	1-3-5-7	2-4-6-8	1-3-5-7
8	第二組	2-4-6-8	1-3-5-7	2-4-6-8
12	第一組	1-4-7-10	3-6-9-12	1-4-7-10
	第二組	2-5-8-11	2-5-8-11	2-5-8-11
	第三組	3-6-9-12	1-4-7-10	3-6-9-12
16	第一組	1-5-9-13	4-8-12-16	1-5-9-13
	第二組	2-6-10-14	3-7-11-15	2-6-10-14
	第三組	3-7-11-15	2-6-10-14	3-7-11-15
	第四組	4-8-12-16	1-5-9-13	4-8-12-16
20	第一組	1-6-11-16	5-10-15-20	1-6-11-16
	第二組	2-7-12-17	4-9-14-19	2-7-12-17
	第三組	3-8-13-18	3-8-13-18	3-8-13-18
	第四組	4-9-14-19	2-7-12-17	4-9-14-19
	第五組	5-10-15-20	1-6-11-16	5-10-15-20
24	第一組	1-7-13-19	6-12-18-24	1-7-13-19
	第二組	2-8-14-20	5-11-17-23	2-8-14-20
	第三組	3-9-15-21	4-10-16-22	3-9-15-21
	第四組	4-10-16-22	3-9-15-21	4-10-16-22
	第五組	5-11-17-23	2-8-14-20	5-11-17-23
	第六組	6-12-18-24	1-7-13-19	6-12-18-24

　　你看，不銹鋼高壓法蘭不銹鋼螺栓的緊固不是想擰哪根擰哪根吧？

　　◆法蘭不銹鋼螺栓擰緊力

　　1)某項目設備管口法蘭不銹鋼螺栓擰緊力舉例：

設備、管口號	法蘭	螺母	數量	最小預緊力(N)	最大預緊力(N)
C-101/N1	DN200 RJ	M42	48	104733	151546
C-101/N2	DN500 RJ	M76	64	360472	492421
C-101/N4	DN500 RJ	M76		360472	492421
C-101/N6	DN200 RJ	M42	48	104733	151546
C-101/M1	DN600 RJ	M90		430925	660217
C-101/M2	DN500 RJ	M76		312863	468617
E-101A/N1	DN400 RJ	M64	32	317599	404555
E-101A/N3	DN450 RJ	M48	80	154188	209764
E-101A/N4	DN450 RJ	M48	80	154188	209764
E-101B/N3	DN450 RJ	M48	80	154188	209764
E-101B/N4	DN450 RJ	M48	80	154188	209764
E-101C/N2	DN400 RJ	M64	32	317599	404555
E-101C/N3	DN450 RJ	M48	80	154188	209764
E-101C/N4	DN450 RJ	M48	80	154188	209764
E-102/N1	DN200 RF	M42	48	99123	148742
E-102/N2	DN200 RF	M42	48	99123	148742
E-102/N3	DN200 RJ	M48	48	161989	213666
E-102/N4	DN200 RJ	M48	48	161989	213666
R-101/1	DN450 RJ	M72	32	310698	433956
R-101/2	DN500 RJ	M80	40	560040	627695
R-101/3	DN500 RJ	M76	32	374075	499223
R-101/4	DN450 RJ	M72	32	227845	392529
R-101/5	DN250X2 RJ	M48	48	149401	207371
R-101/6	DN80/200 RJ	M42	48	94253	146307
R-101/7	DN250X2 RJ	M48	48	149401	207371

　　2)某項目工藝管道法蘭不銹鋼螺栓擰緊力舉例

螺栓規格	液壓扳手套筒頭規格	最小預緊力(N)	最小力矩（NM)	最大預緊力(N)	最大力矩（NM）	備注
M42	65	104733	3403.8	151546	4925.2
M42	65	99123	3221.5	148742	4834.1
M42	65	94253	3063.2	146307	4755.0
M48	75	154188	5782.1	209764	7866.2
M48	75	161989	6074.6	213666	8012.5
M48	75	149401	5602.5	207371	7776.4
M64	95	317599	15086.0	404555	19216.4
M72	105	310698	16311.6	433956	22782.7
M72	105	227845	11961.9	392529	20607.8
M76	110	360472	19826.0	492421	27083.2
M76	110	312863	17207.5	468617	25773.9
M76	110	374075	20574.1	499223	27457.3
M80	115	560040	32202.3	627695	36092.5
M90	130	430925	28010.1	660217	42914.1

　　你看，不銹鋼高壓法蘭不銹鋼螺栓的緊固不是想用多大勁用多大勁吧？至于該用多大勁，上面的表格只是某項目的特例。先往下看。

　　◆高壓法蘭、墊片質量控制點設置

序號	工序描述	控制級別	參加檢查單位	是否留取記錄	備注
1	進場材料質量證明文件		施工、監理	是
2	進場材料檢驗、報驗，不合格品處置		施工、監理	是
3	法蘭密封面、墊片成品保護		施工、監理
4	墊片安裝前再次檢驗		施工
5	螺栓緊固		施工、監理、分部、生產	是
6	水壓試驗靜密封點檢查		施工、監理	是
7	氣密靜密封點檢查		施工、監理、分部、生產	是
8	泄漏點處理		施工、監理、分部、生產	是

是不是有點后怕？很多可燃有毒裝置，高壓法蘭一旦泄露，釀成災難只是頃刻之間！你做的項目是否編制了不銹鋼高壓法蘭安裝專項施工方案，是否嚴格按照程序執行安裝？
